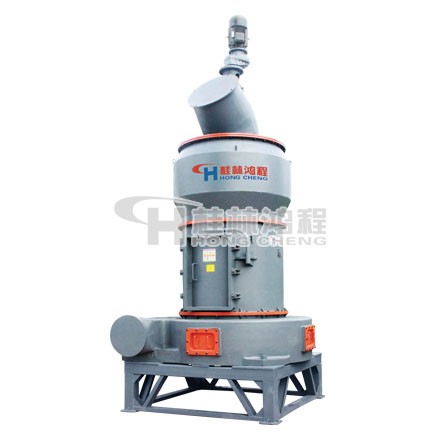

HC大型擺式磨粉機是在公司HC1700縱擺式磨粉機的基礎上進一步創新形成的大型化產品。本系列磨粉機是桂林鴻程礦山設備制造有限責任公司自主研發的大型環保磨粉設備，涵蓋5項發明專利。其產品的細度范圍在38-180μm（80-400目）之間，能滿足國內產業政策和不斷擴大的工業化規模生產需求，彌補了我國大型擺式磨粉機的空白，擴展了擺式磨粉機的應用領域，無論在產能，還是在單位能耗上大大地提高了用戶的設備效能，其技術水平將處于國內先進水平。 HC大型擺式磨粉機的成功開發，幾乎可以代替所有類型的磨機產量高達90噸/時，特別適合于如電廠脫硫、錳礦業等行業的大規模粉體加工。
分級機采用大型強制渦輪分級技術，處理量大，分級效率高，可使成品粒度在80-400目之間無級調節，同時，可采用氣封阻隔技術，分級精度高，確保成品合格率的穩定性。
采用多層阻隔結構保證磨輥裝置的密封（專利號CN200820113450.1）,HC大型擺式磨粉機采用免維護油封技術、螺旋密封及骨架油封多層阻隔結構，有效防護粉塵的進入，維持磨輥總成的正常工作狀態，大大地減少設備維護時間以及維護成本。
采用特種橡膠及耐磨材料制成的減震軸套，不但對設備運轉產生的震動進行有效的隔離，也改變以往雷蒙機所采用的膠套結構使用壽命短、維修頻繁的缺陷，保證了生產的持續性。
設備的適用性強，無需更換任何部件可滿足生產部同物料，不同細度產品的需要。同等產能下，設備的自身投資成本比立磨更低，經濟實惠，投資收益快。
單臺產量高達90噸/小時，被業內專家鑒定為亞洲大型擺式磨粉機。突破傳統擺式磨粉機的產能瓶頸，幾乎可以替換所有類型的磨粉機，是大型粉體加工項目的優先選擇。
分級機采用大型強制渦輪分級技術，處理量大，分級效率高，可使成品粒度在80-400目之間無級調節，同時，可采用氣封阻隔技術，選粉的效率和精度高，確保成品合格率的穩定性。
新型結構的梅花架構成緊湊、合理、可靠，不需對其拆卸，即可進行磨環的更新操作，減少了維護時間，也避免象以往雷蒙機梅花架結構需拆裝易造成的額外故障。
從原材料的破碎、輸送、制粉到成品的收集、存儲、及包裝，可自成一個獨立完整的生產體系，系統性強。磨粉機為立體結構，占地面積小，同等產量下，占地面積僅相當于傳統4R機的三分之一，大大的降低了廠房用地及基建成 本，投資成本低；
| 型號 | 磨輥個數 | 磨環直徑 | 進料顆粒尺寸 | 成品粒度 | 產量(t/h) | 整機功率 |
|---|---|---|---|---|---|---|
| HC1900 | 5 | 1900 | 40 | 0.038-0.18 | 10-35 | 555 |
| HC2000 | 5 | 2000 | 40 | 0.038-0.18 | 15-45 | 635-705 |
| HC2500 | 6 | 2500 | 40 | 0.038-0.18 | 30-60 | 1210 |
| HC3000 | 6 | 3000 | 40 | 0.038-0.18 | 45-90 | 1732 |
注：1. 以上均為梅花架懸擺結構。2. 以上加工以石灰石為例，由于各地物料不同，產量不同，以上數據僅供參考。

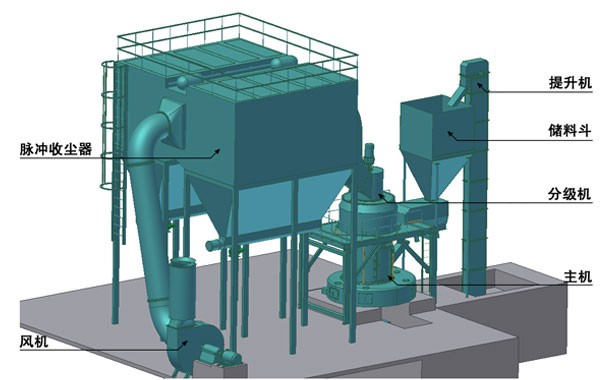

HC大型擺式磨粉機整套結構是由主機、強制渦輪分級機、管道裝置、高壓鼓風機、脈沖收集系統、給料機、電控電機以及顎式破碎機、畚斗提升機等組成。其中磨粉機主機由底座、回氣箱、鏟刀、磨輥、磨環、罩殼及電機組成。進行碾壓磨粉的工件磨環、磨輥采用耐磨材料經鑄造而成，其與物料的接觸面都經過耐磨處理。系統的動力裝置采用減速機傳動裝置。
